원래 장소:
중국
브랜드 이름:
HDPARTS
모델 번호:
4TNV106 4TNE106 4D106
연락주세요

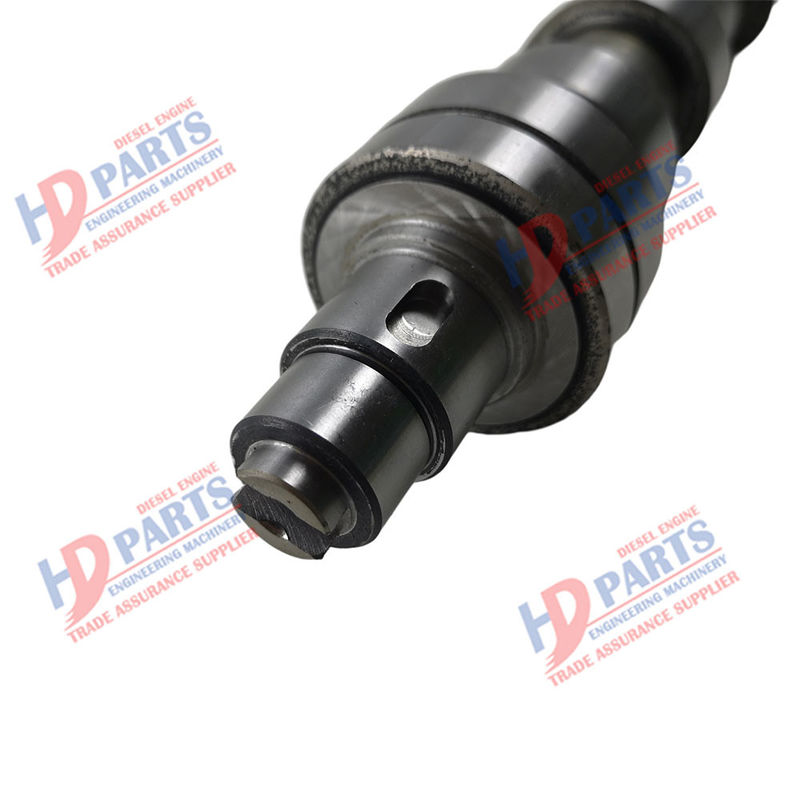

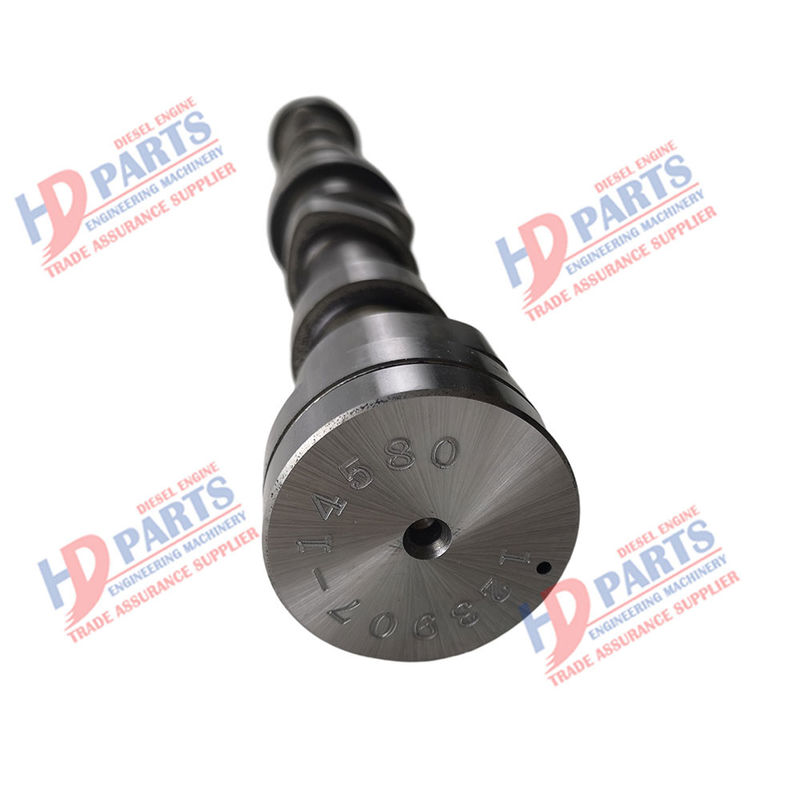

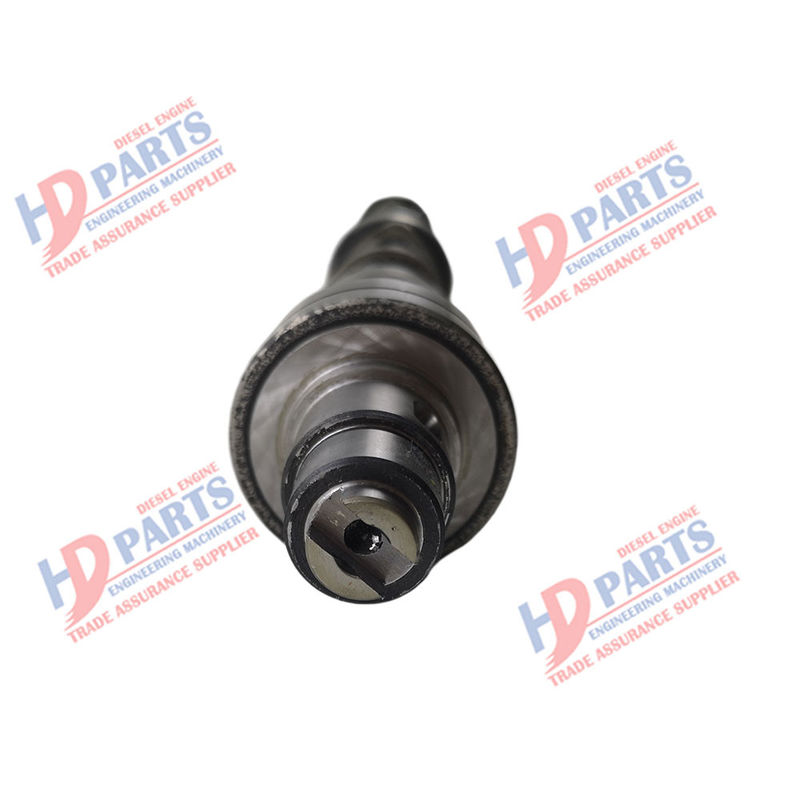

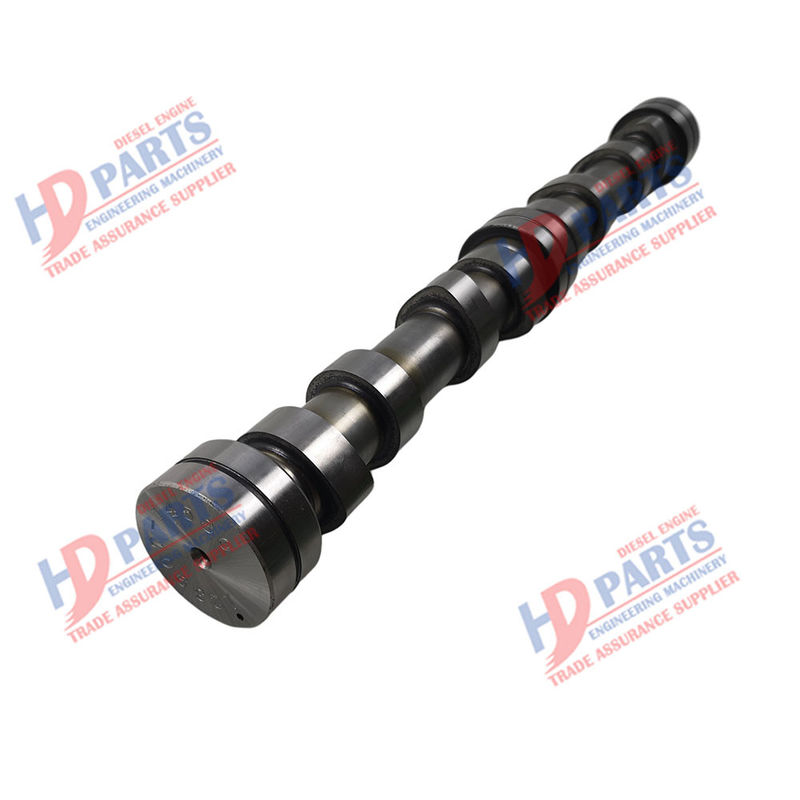

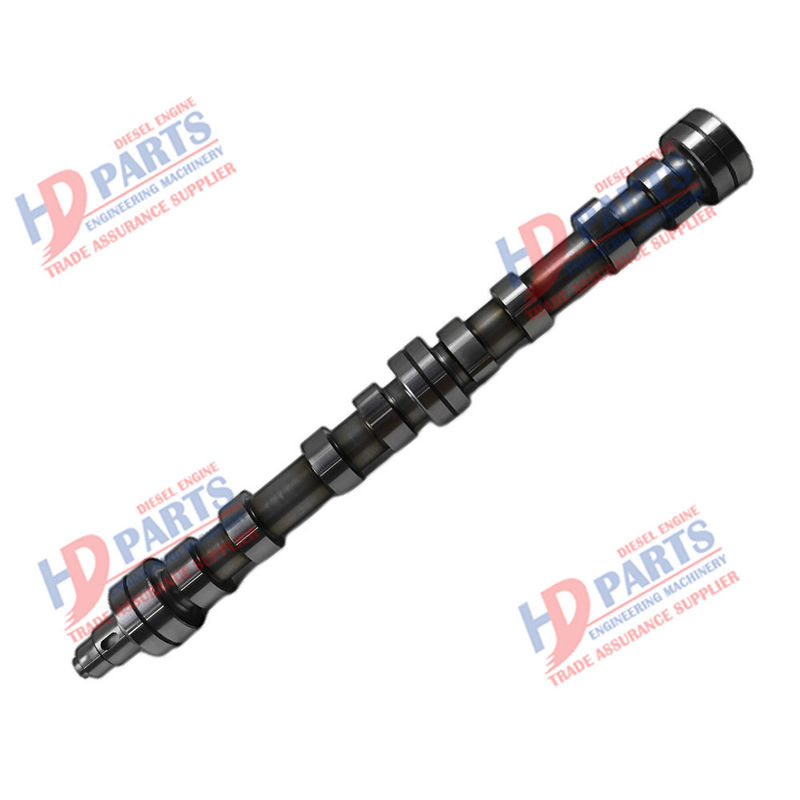

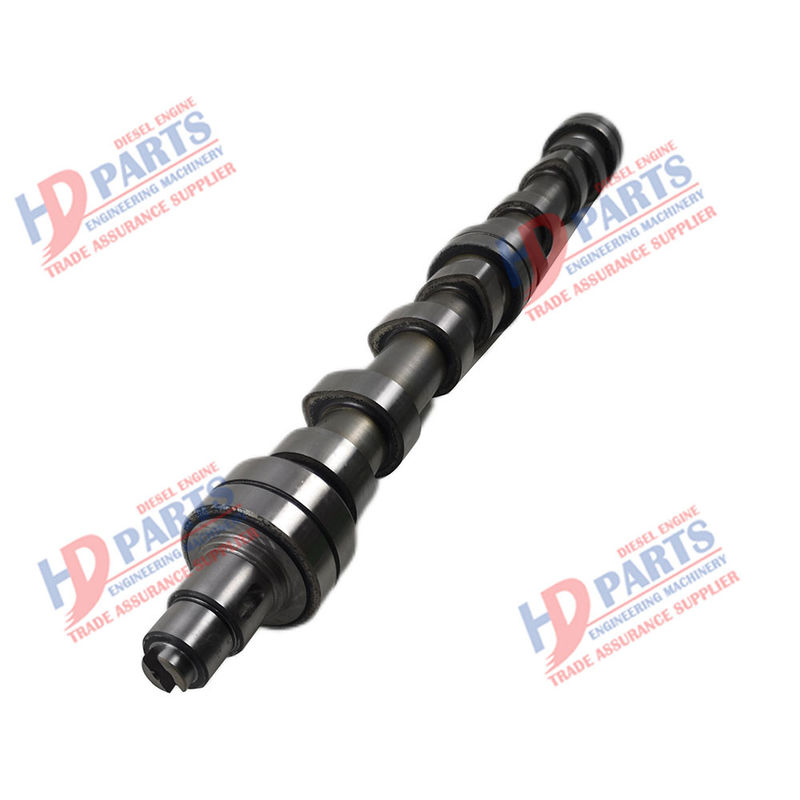

4TNV106 4TNE106 4D106 YANMAR 디젤 엔진 부품 123907-14580
사양
| 적용 가능한 모델 | 4TNV106 4TNE106 4D106 |
| 종류 | 외진 축 |
| 원본 번호 | 123907-14580 |
| 보증 | 6개월 |
| 엔진 타입 | 디젤 |
| 브랜드 이름 | HDPARTS |
| 조건 | 새로운 |
| 크기 | OEM 크기 |
| 외진 축을 가공하는 주요 방법 |
원심축을 회전시키려면 주로 클램핑을 통해 처리될 원심 부분의 축을 톱니 스핀들 [1]과 일치하도록 조정해야 한다. 1일반적으로 네 턱 턱은 작은 양과 낮은 정밀도로 특이 작업 조각을 클램핑하는 데 사용됩니다. 네 턱 턱에 특이 작업 조각을 돌릴 때,먼저 작업 조각에 선을 그어. 그것은 외진 원을 그리고 수평과 수직의 가로선을 보장합니다. 그래서 이러한 선에 따라 네 턱 턱에서 위치를 결정 하기 위해. 2소형 (e ≤ 5-6mm) 과 짧은 길이의, 그러나 많은 수의 소형 작업 부품을 가공할 때, 3개의 턱 자중심 턱을 가공에 사용할 수 있습니다.회전할 때, 바깥 원과 길이가 먼저 회전됩니다. 다음에는 세 개의 턱 턱에 클램프되고 하나의 턱에 가스켓이 배치되어 작업 조각이 회전 할 때 특이하게됩니다.패드의 두께는 다음 공식을 통해 계산 될 수 있습니다. X=1.5e × (1-e/2d) (x=가스켓 두께, e=작품의 외심, d=세 개의 발톱의 클램프 부분의 지름) 실제 회전 중에,긴 발톱과 작업 조각의 접촉 위치 사이의 오차로 인해, 토양 밀폐가 클램핑된 후 변형에 수정 상수를 추가한다. X real=x+1.5 △ e (x real=실제 밀폐 두께; x= 계산 두께)△ e=시험 후 측정된 진심점 오류) 3이 방법의 두 배 턱에 특이 작업 조각을 돌리는 이 방법은 정렬을 위해 네 턱의 단일 작용 턱에 세 턱 자중심 턱을 클램프 하는 것입니다.그리고 그 다음 클램핑을 위해 특이한 거리를 이동. 미래에, 당신은 세 턱 자율 중심 턱에 작업 조각을 클램핑에 의해 특이한 작업 조각을 돌릴 수 있습니다. 이 방법으로 작업 조각을 정렬 할 필요가 없습니다.세 턱 턱의 위치를 이동 할 때, 먼저 세 턱 자중심 턱에 광학 축을 클램프, 표면 표시기를 사용하여 eccentricity를 결정,그리고 마지막으로 네 턱 턱에서 세 턱 턱의 위치를 결정. 4- 두 개의 손가락 사이를 돌릴 때, 긴 길이의 특기 작업 조각은 두 개의 손가락 사이를 꽉 잡을 수 있습니다.그리고 작업 조각은 닭 심장 클램프로 회전하도록 구동 될 수 있습니다.두 개의 손가락 사이에 처리 된 특기 작업 조각의 두 끝의 중심, 그리고 특기 중앙 구멍은 일반적으로 굴착 기계에서 처리됩니다.그것은 기계에 두 끝의 중심을 보장하기 어렵기 때문에, 그리고 중심 구멍의 방향은 일정하고 평행합니다. 5. 특기 턱 특기 턱 특기 거리 조정 편리하고 다재다능, 높은 정밀도는 더 이상 이상적인 특기 도구입니다. 6특수 펌프에서, 외진 작업 조각은 가공 길이가 짧고 정밀도가 높고 외진 작업 조각의 수가 매우 많을 때 특수 펌프로 전환 될 수 있습니다. 7큰 특기성 및 낮은 정밀 요구 사항의 특기 작업 조각의 실제 처리에서 다른 클램핑 방법이 요약됩니다. 즉, 세 개의 턱 뚫기 및 가스켓 클램핑.그게 바로, 세 턱 자중심 상턱, 먼저 첫 번째 턱을 설치, 다음 부드럽게 턱을 이동, 그래서 턱의 끝 나사 한 개 또는 두 회로에 대해 회전그리고 두 번째와 세 번째 턱을 설치, 그래서 세 개의 턱은 자연적으로 특이성을 형성합니다. 특이성이 조정되지 않기 때문에 조정하기 위해 쉐임이 추가되어야합니다. 이 방법의 장점은 간단합니다.편리하고 빠르게, 그러나 단점은 위치 정확도가 높지 않다는 것입니다. |
회사 정보
광저우 스타 무스탱 건설 기계 부품 회사 는 연구 개발, 에이전시,국내 및 국제 판매 및 전자 상거래.
현재 1995년에 건설 기계 부품 시장에 첫 번째로 진출했으며 세계 최대 산업 유통 센터의 중심에 위치하고 있습니다.
과학 연구 개발 강점, 새로운 비즈니스 철학, 성숙한 마케팅 팀, 고품질 발굴기 부품 개발 및 판매로 지원됩니다.
광범위한 범위를 다루고 있으며, 그 제품은 높은 강도, 높은 견고성, 높은 온도 저항성, 변형이 없으며, 높은 마모 저항성 등을 특징으로합니다.
수압 부품, 최종 드라이브 부품, 하부 부품, 일반 소모품 부품, 엔진 예비 부품, 그리고 그런 것들이 고품질 제품입니다.
다양한 종류의 발굴기 부품을 일치시키는 제품으로, 현재 시장 수요를 충족시킵니다.
포장 및 운송
포장 재료:플라스틱, 카튼, 나무 상자
우리는 당신이 지불을 받을 때 상품을 준비하기 시작할 수 있습니다. (상품은 48 시간에서 72 시간 사이에 우리가 재고를 가지고 있다면 전송됩니다.물품은 배달 시간 전에 보내질 것이고 샘플은 확인을 위해 당신에게 보낼 것입니다.)
